Iore 114 i Bergfors 2013

Iore 114 i Bergfors 2013. Foto Christian Tellerup.

Annons

Bild: Iore 114+120 i Kaisepakte 2013Iore 114+120 i Kaisepakte 2013. Foto Christian Tellerup.

45,8

m

360

ton

10800

kW

80

km/h
Klicka för förklaringar på faktabegrepp
Fakta
  • Status: I trafik
  • Typ: Ellok
  • Axelföljd: Co'Co'+Co'Co'
  • Längd: 45810 mm
  • Tjänstevikt: 360 ton
  • Max axellast: 30 ton
  • Effekt: 12 x 900 = 10800 kW
  • Startdragkraft: 1300 kN
  • Bromsvikt G/P: 140/154 ton
  • Hastighet: 80 km/h
  • Tillverkare: Bombardier
  • Byggår: 2000-2004, 2009-2010, 2012-2013
  • Byggt antal: 34 enkellok som går kopplade som 17 dubbellok
  • Tillhör: LKAB Malmtrafik

Siffrorna gäller dubbellok eftersom loken vanligtvis går parkopplade.

Det envisa malmtågsloket

På 1990-talet började Dm3-loken bli ålderstigna samtidigt som man ville höja kapaciteten i tågen på Malmbanan. Gruvbolaget LKAB:s transportbolag Malmtrafik i Kiruna AB (MTAB, numera LKAB Malmtrafik) beställde därför en ny typ av malmtågslok av Bombardier. Loken togs fram speciellt för MTAB men fick många likheter med andra ellok från Bombardiers TRAXX-familj.

Loken består egentligen av två parkopplade lok. Ett lok kan alltså köras som ett eget lok, även om det normalt inte sker. Upp till fyra (individuella) lok kan dessutom multipelköras vid behov. Det parkopplade loket är 46 meter långt, väger 360 ton och kan dra tåg med en vikt på drygt 8000 ton. För att klara tågvikten har loken gjorts extra tunga genom att göra lokkorgen 4 cm tjock - på ett vanligt lok är väggarna en tiondel så tjocka. Lokens tyngd och därmed stora axellast betyder att de inte kan köras på andra banor än Malmbanan som är anpassad för så hög axellast.

Alla hjul går lika fort

Varje lokdel har två boggier med vardera tre drivande axlar. Den fördel med koppelstångsdrift som Dm3 hade genom låg slirningsrisk kompenseras på Iore med att strömmen till motorerna automatiskt regleras så att alla axlar i boggien går lika fort. Lokets hastighet övervakas av fordonsdatorn som också styr broms, multipelkoppling med mera.

Nya beställningar 2007 och 2011

Det första loket kom till Sverige i augusti 2000 och provkördes samma höst. Loken sattes in i ordinarie trafik under 2001 och alla de första 18 loken var levererade tre år senare. Sommaren 2007 beställdes ytterligare åtta lokdelar. Som de tidigare tillverkades dessa lok vid Bombardiers anläggning i Kassel i Tyskland. Det första loket i den andra serien - nr 119 - anlände till Kiruna hösten 2009. En tredje serie med åtta lokdelar beställdes i april 2011 och dessa tillverkades 2012-2013.

Toalett ombord

Vanligtvis saknar svenska lok toalett men Iore fick en sådan på grund av avstånden och vinterklimatet på Malmbanan.

Iore är namnet

MTAB gav loken litterat eller snarare namnet Iore till en del järnvägsvänners förtret. Följer man de vedertagna litterareglerna skulle ett littera som börjar på M vara det korrekta. Iore anspelar på "iron ore" (engelska för järnmalm) men ger också associationer till den envisa åsnan Ior i böckerna om Nalle Puh. Ett envist lok alltså.

MTAB har också namngett loken individuellt efter olika platser utmed Malmbanan, se lista.

Namn
  • 101: Polcirkeln
  • 102: Malmberget
  • 103: Luleå
  • 104: Gällivare
  • 105: Narvik
  • 106: Kiruna
  • 107: Svappavaara

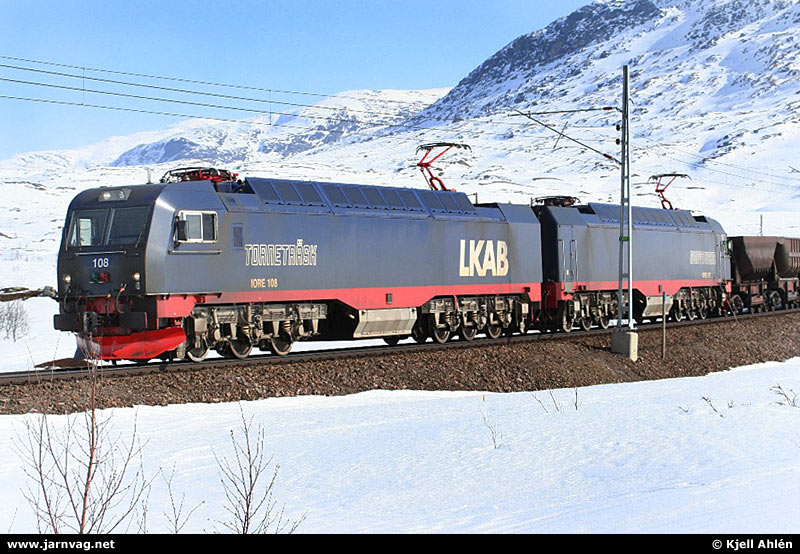

  • 108: Torneträsk
  • 109: Abisko
  • 110: Björkliden
  • 111: Katterat
  • 112: Vassijaure
  • 113: Bergfors
  • 114: Rautas
  • 115: Stenbacken
  • 116: Stordalen
  • 117: Boden
  • 118: Murjek
  • 119: Koskullskulle
  • 120: Kaisepakte
  • 121: Rombak
  • 122: Råtsi

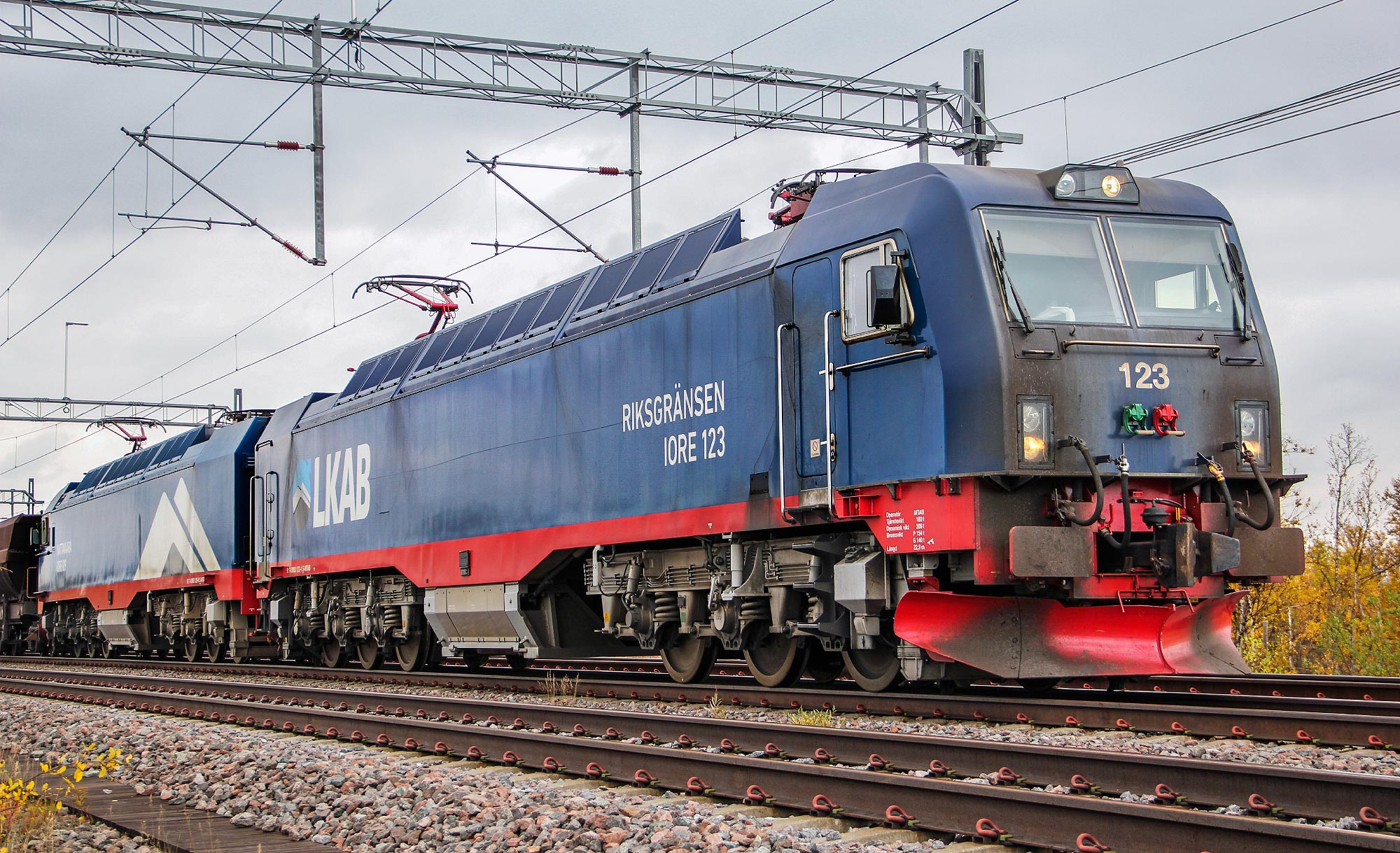

  • 123: Riksgränsen
  • 124: Kaitum
  • 125: Sjisjka
  • 126: Sandskär
  • 127: Bjørnfjell
  • 128: Krokvik
  • 129: Nattavaara
  • 130: Mertainen
  • 131: Straumsnes
  • 132: Rensjön
  • 133: Kopparåsen
  • 134: Notviken
Bild: Iore 102+101 i Kiruna 2000Iore 102+101 i Kiruna 2000. Loken hade ännu inte fått namndekaler, nummer i fronten m m. Foto Bernt Schechinger.
Bild: Interiör förarhytt Iore 102 2003Interiör förarhytt Iore 102 2003. Foto Markus Blidh.

Mer om loktypen

- René Sjöstrand: Första provkörningen med Iore, artikel med ritning i tidningen Tåg 10/2000
- Ulf Diehl och Lennart Nilsson: Svenska lok och motorvagnar, diverse årgångar, SJK förlag
