Hilding Carlsson-rälsbussen Ydo 375 1938

Hilding Carlsson-rälsbussen Ydo 375 1938. Foto Järnvägsmuseet.

Annons

Bild: Yo1s 626 som museifordon i Gävle 1988Yo1s 626 som museifordon i Gävle 1988. Foto Christian Tellerup.

14,2

m

12,6

ton

115

kW

80

km/h
Gäller Yo1
Klicka för förklaringar på faktabegrepp
Fakta
  • Status: Utgången
  • Typ: Bensin- eller dieselmotorvagn/släpvagn
  • Axelföljd: AA (tvåaxlig rälsbuss), (1A)'(A1)' (boggierälsbuss)
  • Längd: 10250 mm (tvåaxlig rälsbuss), 13640/14220 mm (boggierälsbuss)
  • Tjänstevikt: 6,7 ton (tvåaxlig rälsbuss), 10,3/12,6 ton (boggierälsbuss)
  • Effekt: 81/96 kW (tvåaxlig rälsbuss), 96/115 kW (boggierälsbuss)
  • Tillverkare: Hilding Carlsson
  • Byggår: 1934-1950
  • Byggt antal: se lista nedan
  • Hastighet: 80 km/h
  • Tillhörde: SJ och privatbanor

Den klassiska Hilding Carlsson-rälsbussen

Hilding Carlsson-rälsbussens historia började 1932 då Hilding Carlsson och hans mekaniska verkstad i Umeå fick en beställning på en större tvåaxlig dressin från SJ. Dressinen skulle användas i turisttrafiken på Malmbanan och den nordligaste delen av Inlandsbanan.

Den fick 14 sittplatser och var lådformad. Dressinen väckte intresse hos Uppsala-Gävle Järnväg som letade efter ett billigt fordon till sin sidobana Orrskog-Söderfors och man beslöt sig för att beställa ett liknande fordon, fast större. Leveransen skedde 1933 och med 24 sittplatser och en motor på 75 hästkrafter kunde man inte längre tala om en dressin - nu var rälsbussen definitivt född.

Lutande fronter

1934 beställde SJ fyra tvåaxliga rälsbussar, varav en var avsedd för turisttrafik och hade avrullbart tak. De fick littera Yd (senare ändrat till bara Y) och var liksom tidigare lådformade, men den övre delen av fronten lutade lite bakåt. Den iögonenfallande kylaren och de högt placerade strålkastarna gav fordonen ett karakteristiskt utseende.

Denna första provbeställning föll väl ut och Hilding Carlsson levererade sammanlagt ett sextiotal tvåaxliga rälsbussar till SJ fram till 1938.

Från 1935 ändrade Hilding Carlsson designen så att hela fronten lutade bakåt och därmed var den klassiska HC-rälsbussen skapad. Utseendet blev en så stark signatur att Hilding Carlsson till och med använde fronten i sitt firmamärke.

Många privatbanor köpte

Bild: Hilding Carlssons firmamärkeHilding Carlssons firmamärke.

Rälsbussarna visade sig vara ett bra och billigt komplement till loktåg och SJ köpte under 1930- och 40-talen en lång rad rälsbussar. Till en början sattes rälsbussarna in främst i Norrland men efter hand spred sig användningen även till resten av landet.

Även många privatbanor köpte rälsbussar från Hilding Carlsson. Bland normalspåriga banor kan nämnas TGOJ, Bergslagernas Järnvägar, Gävle-Dala Järnväg och Halmstad-Nässjö Järnväg, men det var framför allt smalspårsbanorna som med sin ofta dåliga ekonomi såg rälsbussen som en frälsare. Bland köparna fanns Halmstad-Bolmens Järnväg, Ölands Järnvägar, Gotlands Järnväg, Västergötland-Göteborgs Järnvägar, Mellersta Östergötlands Järnväg, Norsholm-Västervik-Hultsfreds Järnvägar och Nordmark–Klarälvens Järnvägar.

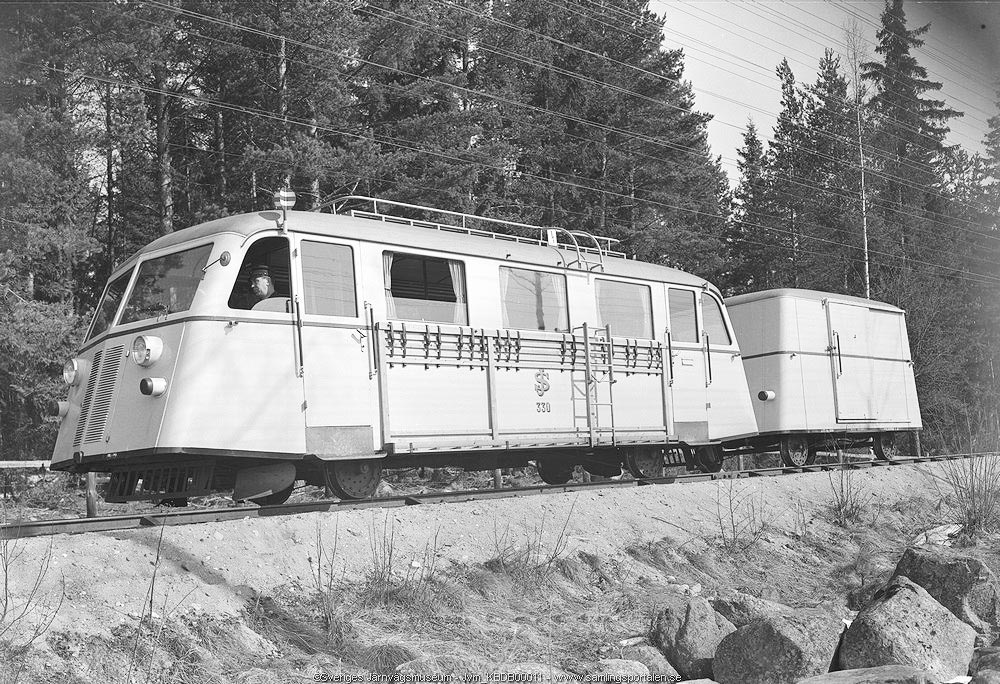

Bild: SJ Yd 330SJ Yd 330 med godssläp. Foto Järnvägsmuseet.

Boggierälsbussar och släpvagnar

1937 lanserade Hilding boggierälsbussen. Den hade fler sittplatser och bättre gångegenskaper och dessutom blev toalett standard. Till en början användes samma sexcylindriga Scania-motor som i de tvåaxliga rälsbussarna, men snart byttes den mot en starkare åttacylindrig motor. Samtidigt gjordes vagnskorgen lite längre och antalet sittplatser ökades. De starkare rälsbussarna gjorde att tillverkningen av släpvagnar tog fart och olika typer med varierande utrymmen för resande, gods och post togs fram. De första tvåxliga godssläpen hade byggts 1934 men nu fick även släpvagnarna boggier.

Den första boggierälsbussen köptes av Halmstad-Bolmens Järnväg 1937. Priset låg på ca 45 000 kr i dåtidens penningvärde. Till SJ levererades totalt 177 normalspåriga boggierälsbussar med littera Yo, Yo1 och Yo1s mellan 1938 och 1950. Dessutom fick SJ i samband med förstatligandena av de privata järnvägarna under 1940-talet överta smalspåriga rälsbussar med 891 och 1067 mm spårvidd. Så gott som alla HC-fordon som levererats till privatbanor hamnade hos SJ som fick en rik flora av framför allt olika släpvagnar (se lista nedan).

Rälsbussarna hade inte utrustning för multipelkörning, men ibland förekom det att man ändå körde tåg med flera rälsbussar. Varje rälsbuss var då bemannad med en egen förare.

Träkorg krävde mycket underhåll

Rälsbussarnas korgar bestod av trä som kläddes med plåt. Detta visade sig snart vara mindre lyckat. Trästommen krävde mycket underhåll och var mindre motståndskraftig vid olyckor och SJ bestämde sig redan i mitten av 1940-talet för att istället satsa på rälsbussar med stålkorg. I väntan på att en ny rälsbuss skulle konstrueras gjordes dock ytterligare några beställningar och den sista trärälsbussen levererades inte förrän 1950. De sista serierna fick ett annorlunda utförande med förstärkta och förstorade korgar och normalspårsfordonen fick därför tillägget "s" (s = större) i litterat. Smalspårsfordonen kunde på grund av lastprofilen bara höjas.

Spartansk inredning

Samtliga HC-rälsbussar hade en ganska spartansk tredjeklassinredning (nuvarande andra klass) med soffor. Några rälsbussar eller släp med andra klass (nuvarande första klass) byggdes aldrig eftersom fordonen främst användes i lokal och regional trafik där behovet av olika klasser var litet. Fyra av SJ:s boggierälsbussar fick dock en mer påkostad inredning för användning i snälltåg på sträckan Östersund-Gällivare.

Bild: Veckans bild 126En Yo1p-rälsbuss i Lärbro på Gotland 1959. Foto Richard Grönstedt.

Röd färgsättning på Gotland

Färgen på SJ:s rälsbussar var gulvit med en mörkgrön dekorlinje under fönstren. Ett undantag var de smalspåriga rälsbussarna på Gotland som fick behålla sin mörkröda privatbanefärgsättning även efter SJ:s övertagande 1948. Efter att järnvägen på Gotland lagts ner 1960 skickades några av de röda rälsbussarna till fastlandet för användning på sträckan Uddevalla-Bäckefors som därmed blev en av de sista banorna med HC-rälsbussar.

Blev banarbetsfordon

De tvåaxliga rälsbussarna slopades i mitten av 1950-talet och många av dem byggdes om till banarbetsfordon, antingen som motortrallor eller elrevionsfordon för kontaktledningsarbeten. Boggierälsbussarnas livslängd blev däremot kortare eftersom de flesta av dem kunde ersättas med de nya stålrälsbussarna av Y6-typ redan under 1950-talet. Bara ett fåtal av boggierälsbussarna blev banarbetsfordon.

Slopning

I början av 1960-talet hade de flesta HC-fordonen slopats, både normalspåriga och smalspåriga. Ett par av de sista normalspåriga bandelarna med HC-rälsbussar var Landskrona-Billesholm (persontrafiken nedlagd i maj 1960), samt bibanorna Orrskog-Söderfors och Beted-Skillingsfors (persontrafiken nedlagd i maj 1961).

På flera smalspåriga banor överlevde dock rälsbussarna ytterligare ett par år. Förutom Uddevalla-Bäckefors kan nämnas de då kvarvarande banorna med 1067 mm spårvidd (bl a Halmstad-Vislanda-Karlshamn och Torsås-Bergkvara). Där slopades de sista HC-fordonen 1965.

SJ:s sista Hilding Carlsson-rälsbussar, Yo1s 629 och 666, användes fram till 1969 i interna transporter till och från SJ-skolan i Harlösa i Skåne.

Museifordon

Några få HC-rälsbussar finns kvar som museifordon, bland andra hos Järnvägsmuseet, Föreningen Veteranjärnvägen, Järnvägssällskapet Åmål-Årjäng och Anten-Gräfsnäs Järnväg. Föreningen Gotlandståget bygger för närvarande också en replik av gotländsk Yo1p-rälsbuss.

Av de många släpvagnarna finns nästan ingen kvar. Sörmlands Veteranjärnväg har ett boggiesläp, TGOJ UBFot 101.



Hilding Carlsson-rälsbussar och släpvagnar hos SJ
1435 mm spårvidd:
  • Y - Tvåaxlig rälsbuss, 68 st.
  • YTi - Tvåaxlig godsrälsbuss för tidningstransporter, 3 st ombyggda från Y.
  • Yo - Boggierälsbuss, första versionen, 35 st.
  • Yo1 - Boggierälsbuss, andra versionen med starkare motor och längre korg, 90 st.
  • Yo1s - Boggierälsbuss, tredje versionen, högre och bredare korg, 52 st.
  • UBo1 - Släpvagn för resande, 1 st.
  • UBo1s - Släpvagn för resande, större vagnskorg, 4 st.
  • UBFo1 - Släpvagn för resande och resgods, 11 st.
  • UBFo2 - Släpvagn för resande och resgods, 7 st.
  • UBFo2s - Släpvagn för resande och resgods, större vagnskorg, 30 st.
  • UBFo3 - Släpvagn för resande och resgods, 5 st.
  • UBFo4s - Släpvagn för resande och resgods, större vagnskorg, 5 st.
  • UBFo5 - Släpvagn för resande och resgods, 1 st ombyggd från UDFo1.
  • UDFo1 - Släpvagn för post och resgods, 4 st.
  • UDFo2 - Släpvagn för post och resgods, 2 st.
  • UDFo3s - Släpvagn för post och resgods, större vagnskorg, 3 st.
  • UDFo4 - Släpvagn för post och resgods, 1 st ombyggd från UDFo2 med större postutrymme.
  • UDFo5s - Släpvagn för post och resgods, 2 st ombyggda från UDFo3s med större postutrymme.
  • UFo1 - Släpvagn för resgods, 1 st ombyggd från Yo1.
  • UF1 - Släpvagn för resgods, tvåaxlig, 3 st.
  • UF2 - Släpvagn för resgods, tvåaxlig, 60 st.
  • UF3 - Släpvagn för resgods, tvåaxlig, 3 st ombyggda från UF2.
  • UF6 - Släpvagn för resgods, tvåaxlig, 20 st ombyggda från UF2 för användning i Y6-tåg.
  • UF8 - Släpvagn för resgods, tvåaxlig, 2 st ombyggda från UF2 och UF6 för användning i tåg med Yo2/Yo3.
1067 mm:
  • Yot - Boggierälsbuss, första versionen, 2 st + 2 st ombyggda från Yop.
  • Yo1t - Boggierälsbuss, andra versionen med starkare motor, 10 st + 2 st ombyggda från Yo1p.
  • UBFo1t - Släpvagn för resande och resgods, 4 st.
  • UBFo2t - Släpvagn för resande och resgods, 1 st.
  • UBFo3t - Släpvagn för resande och resgods, 2 st ombyggda från UBFo1t med större resgodsutrymme.
  • UBFo4t - Släpvagn för resande och resgods, 1 st ombyggd från UBFo11p.
  • UBFo6t - Släpvagn för resande och resgods, 1 st ombyggd från UBFo6p.
  • UDFo1t - Släpvagn för post och resgods, 1 st.
  • UDFo2t - Släpvagn för post och resgods, 2 st ombyggda från UBDo1p och UDFo2p.
891 mm:
  • Yp - Tvåaxlig rälsbuss, 3 st.
  • Yop - Boggierälsbuss, första versionen, 25 st.
  • Yo1p - Boggierälsbuss, andra versionen med starkare motor, 46 st.
  • UBo1p - Släpvagn för resande, 4 st.
  • UBo2p - Släpvagn för resande, 1 st.
  • UBDo1p - Släpvagn för resande och post, 2 st.
  • UBDFo1p - Släpvagn för resande, post och resgods, 1 st.
  • UBFo1p - Släpvagn för resande och resgods, 1 st.
  • UBFo2p - Släpvagn för resande och resgods, 4 st.
  • UBFo4p - Släpvagn för resande och resgods, 5 st.
  • UBFo6p - Släpvagn för resande och resgods, 14 st.
  • UBFo7p - Släpvagn för resande och resgods, 1 st.
  • UBFo9p - Släpvagn för resande och resgods, 2 st.
  • UBFo11p - Släpvagn för resande och resgods, 1 st + 4 st ombyggda från UDFo2p/UDFo3p.
  • UBFo12p - Släpvagn för resande och resgods, 1 st.
  • UDo1p - Släpvagn för post, 1 st.
  • UDFo1p - Släpvagn för post och resgods, 3 st.
  • UDFo2p - Släpvagn för post och resgods, 10 st.
  • UDFo3p - Släpvagn för post och resgods, 3 st.
  • UFo2p - Släpvagn för resgods, 1 st ombyggd från UDFo3p.
  • UF2p - Släpvagn för resgods, tvåaxlig, 26 st.
  • UF3p - Släpvagn för resgods, tvåaxlig, 1 st.
Not. Littera efter SJ:s sista omlitterering av fordonen. De flesta smalspåriga fordon övertagna från privatbanor. Släpvagnar är boggievagnar om inget annat anges.

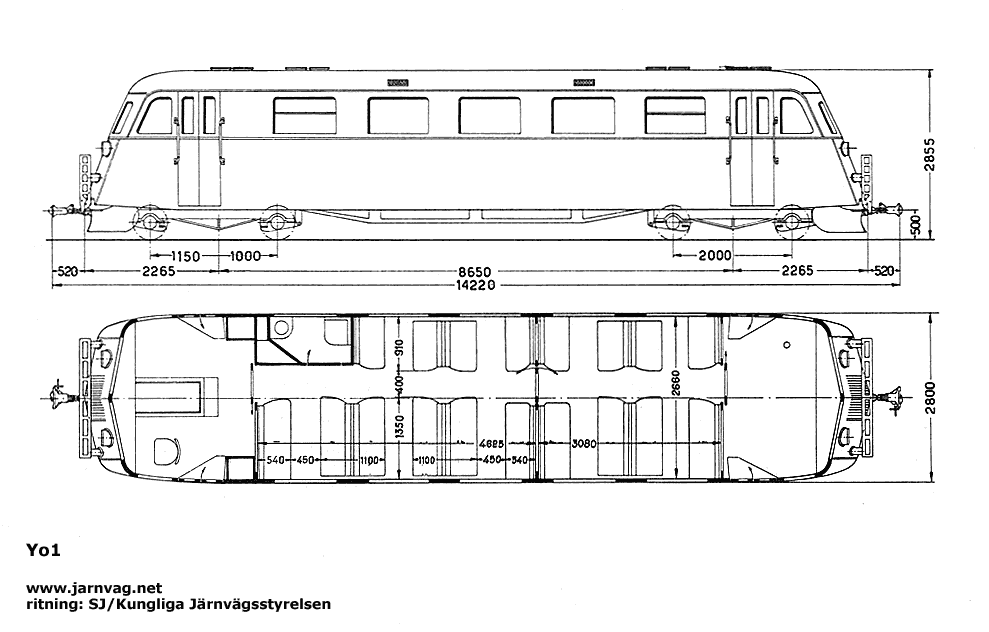

Bild: Ritning Yo1Ritning Yo1.

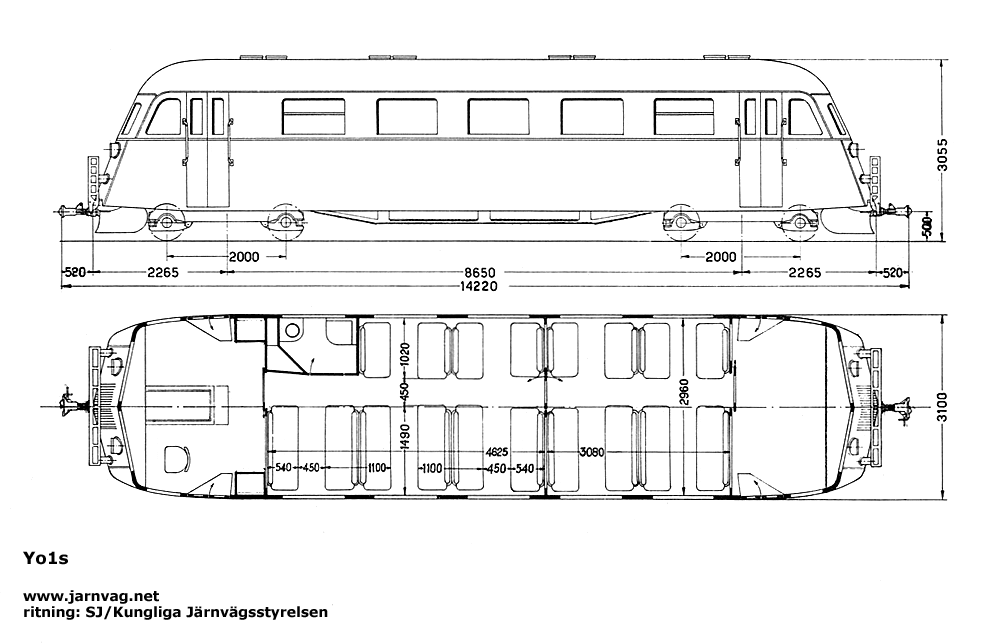

Bild: Ritning Yo1sRitning Yo1s.

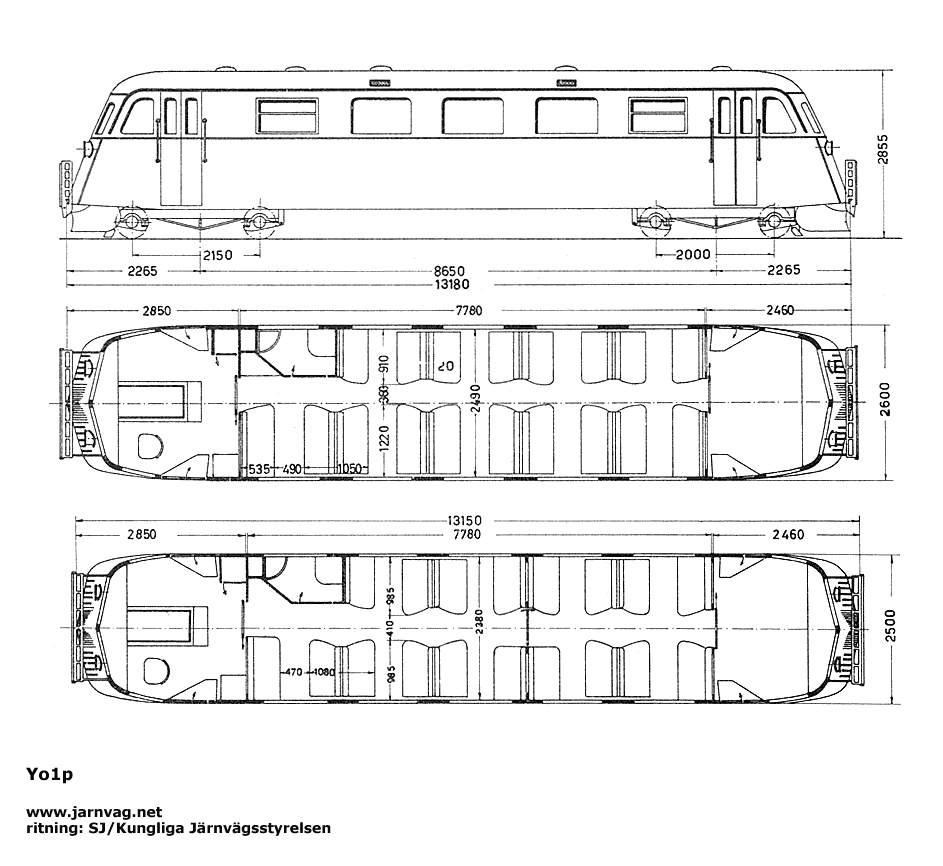

Bild: Ritning Yo1pRitning Yo1p.

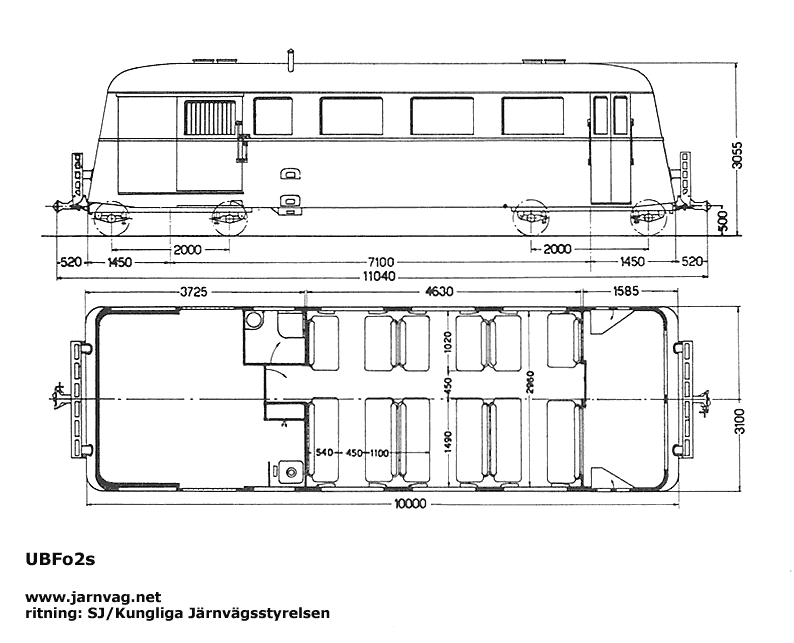

Bild: Ritning UBFo2sRitning UBFo2s.

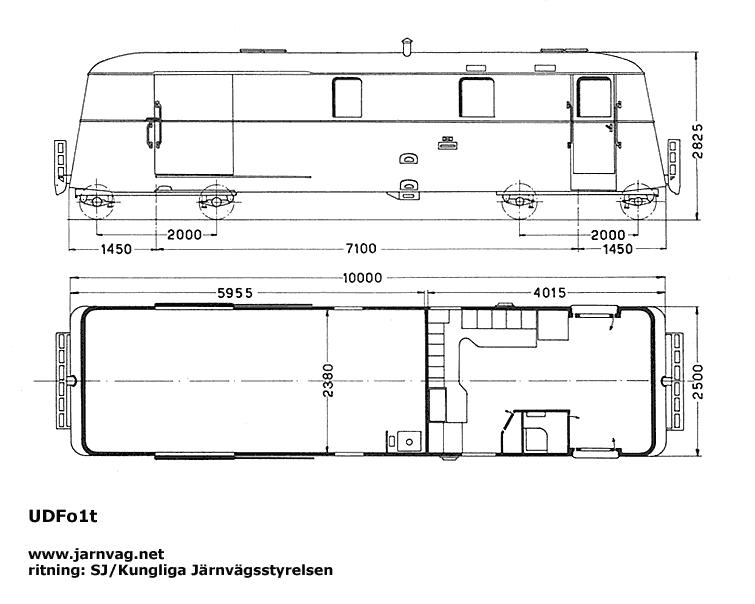

Bild: Ritning UDFo1tRitning UDFo1t.

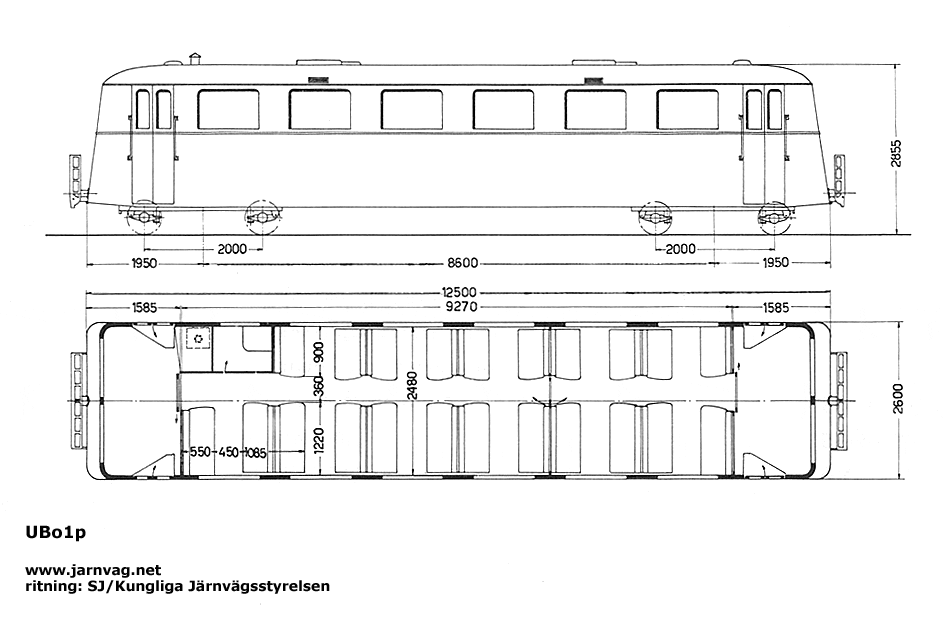

Bild: Ritning UBo1pRitning UBo1p.
Bild: Ritning UF2Ritning UF2.

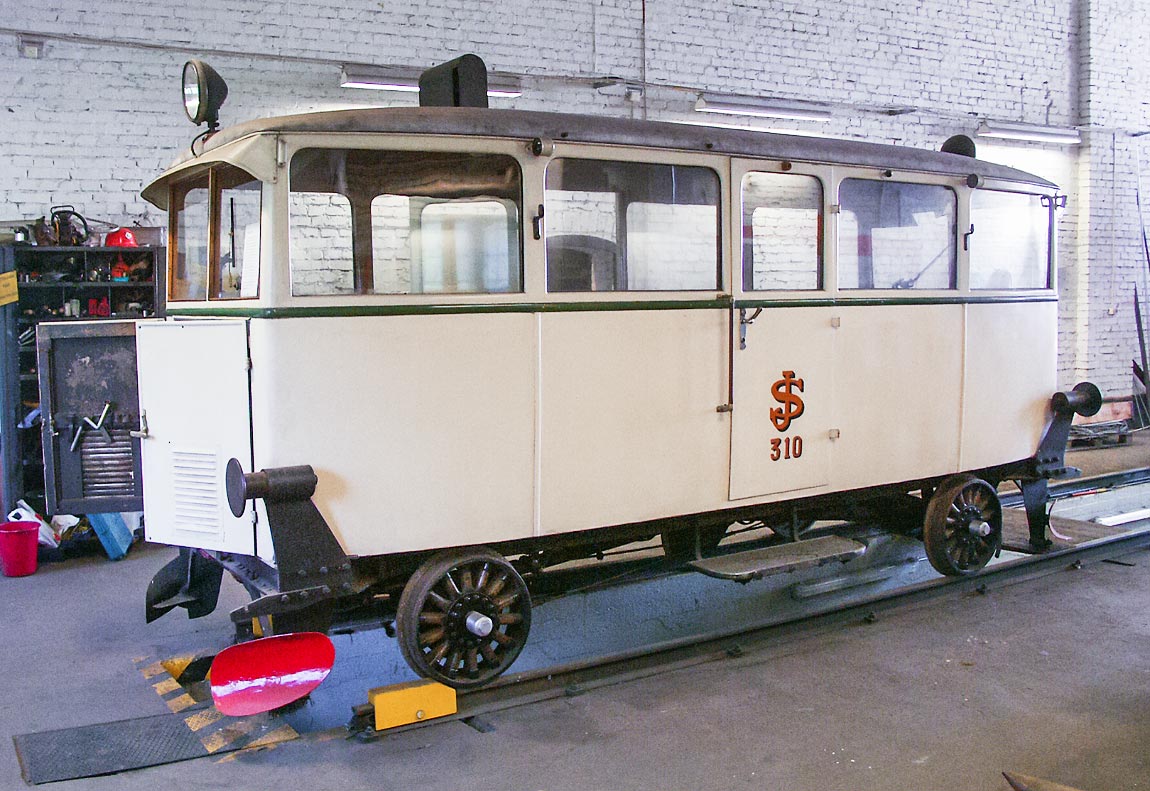

Bild: Yd 310, SJ:s första Hilding Carlsson-rälsbuss, som museifordon i Gävle 2004Yd 310, SJ:s första Hilding Carlsson-rälsbuss, som museifordon i Gävle 2004. Foto Markus Tellerup.

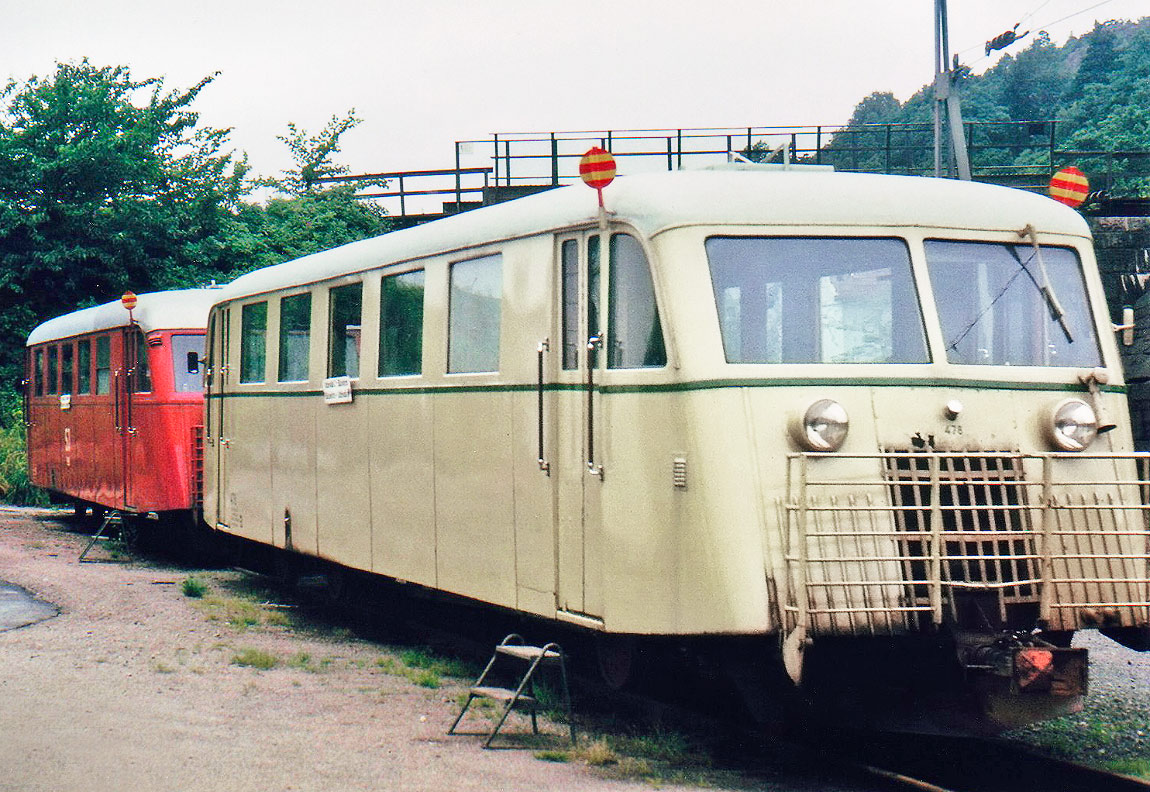

Bild: Yo1p 478 i Uddevalla 1963Yo1p 478 med en annan okänd Yo1p bakom i Uddevalla 1963. Rälsbussen skrotades samma år. Foto Richard Grönstedt.

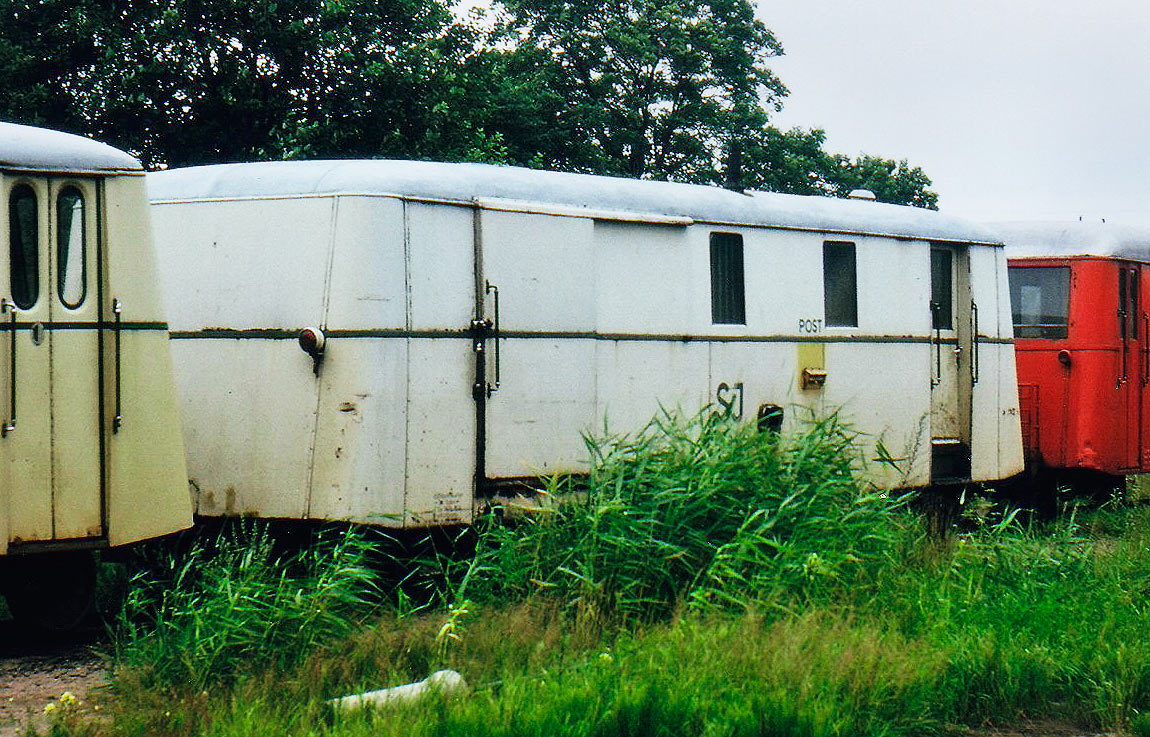

Bild: UDFo2p 1689 i Uddevalla 1963Troligen UDFo2p 1689 i Uddevalla 1963. Foto Richard Grönstedt.

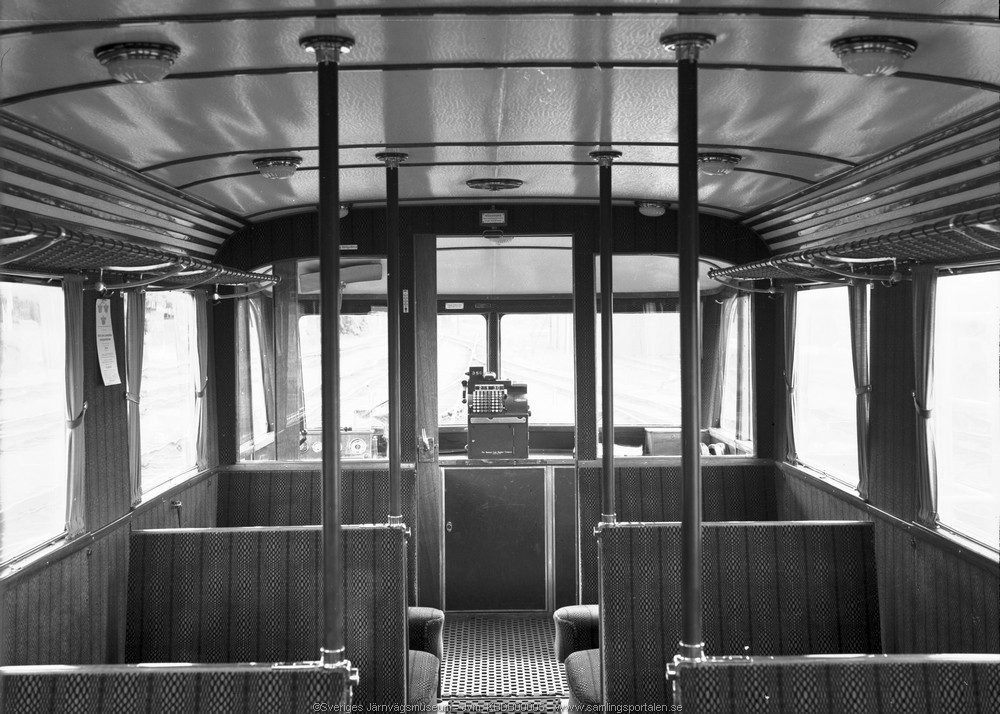

Bild: Interiör YdInteriör Yd 313 1934. Foto Järnvägsmuseet.

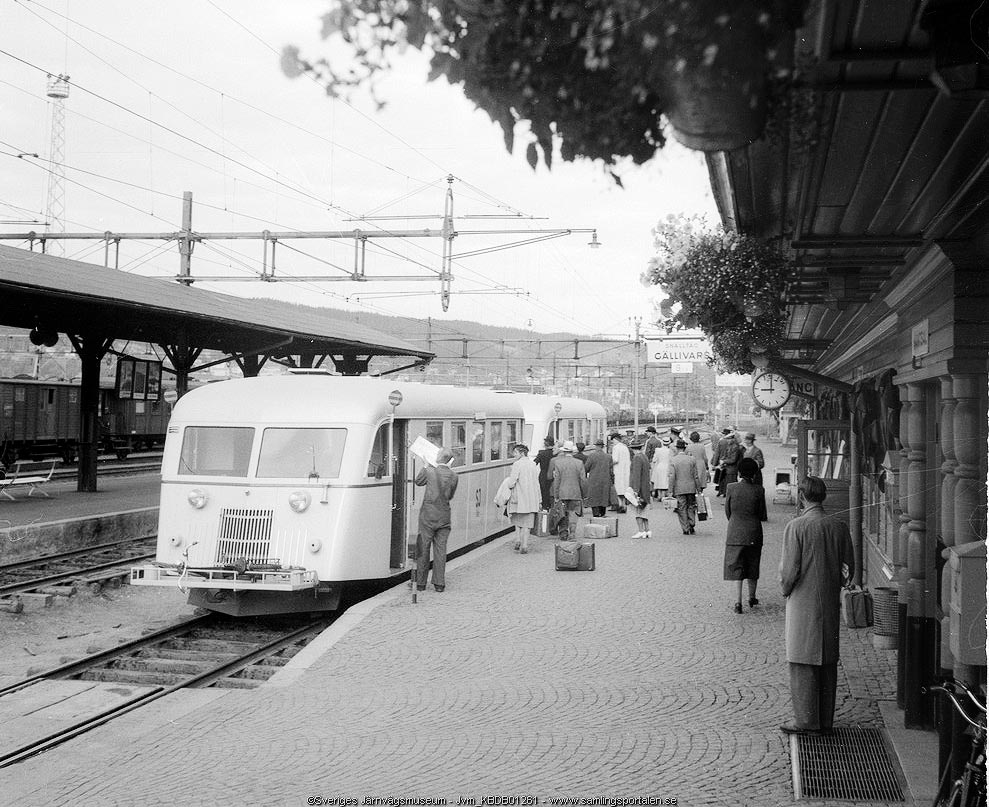

Bild: Y-rälsbussarY-rälsbussar som tåg mot Gällivare i Östersund runt 1950. Foto Järnvägsmuseet.

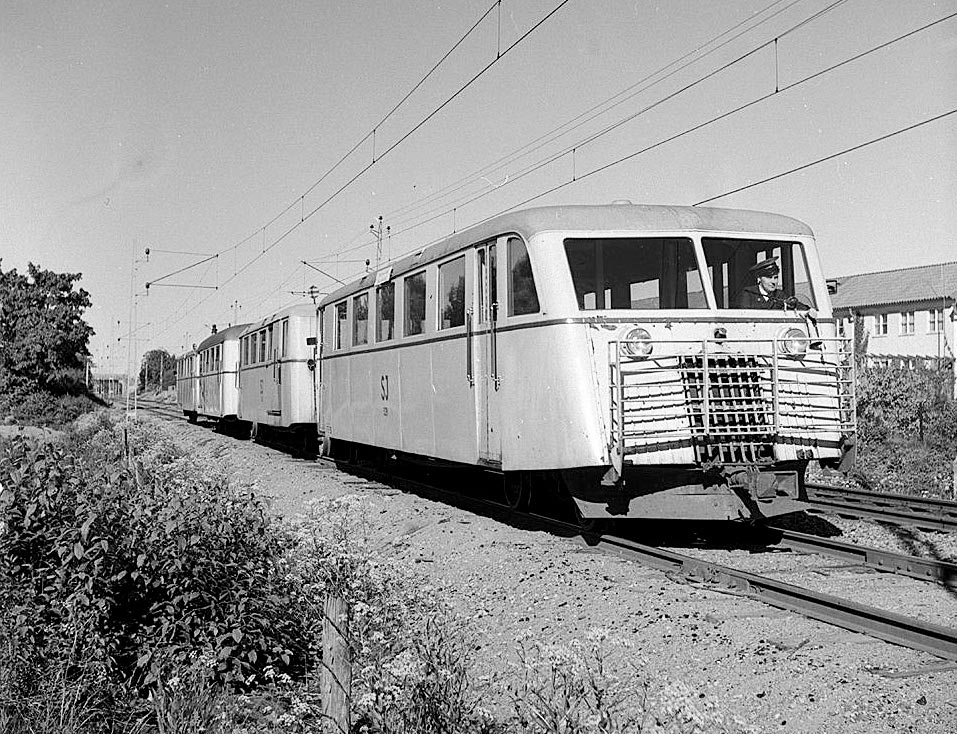

Bild: Y-rälsbussarY-rälsbuss med släpvagnar i Västerås 1950. Foto Järnvägsmuseet.

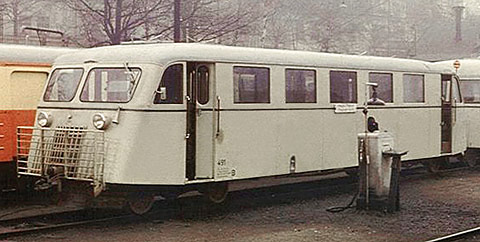

Bild: Yo1t 491 i Växjö 1963Yo1t 491 i Växjö 1963. Foto Richard Grönstedt.

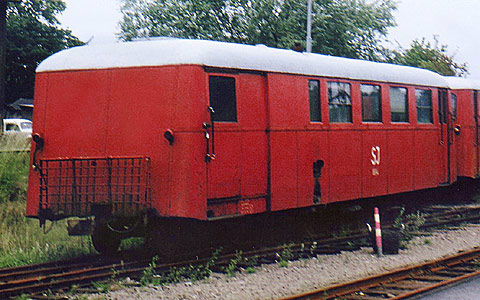

Bild: UBFo1p 1694 i Uddevalla 1963UBFo1p 1694 i Uddevalla 1963. Foto Richard Grönstedt.

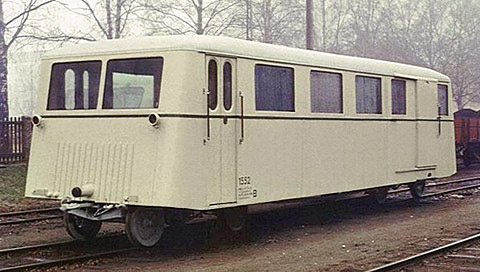

Bild: UBFo1t 1552 i Växjö 1963UBFo1t 1552 i Växjö 1963. Foto Richard Grönstedt.

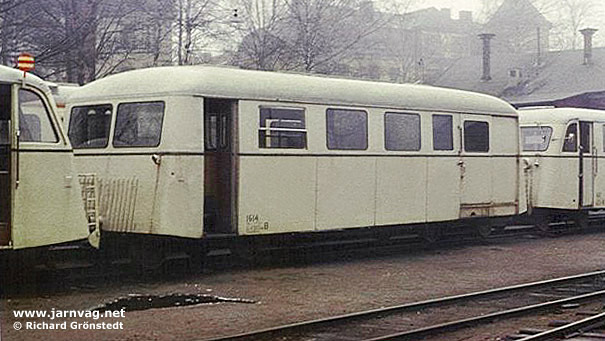

Bild: UBFo1t 1614 i Växjö 1963UBFo1t 1614 i Växjö 1963. Foto Richard Grönstedt.
