Fakta & Historia

Bild: AB4 3384 som museivagn i Nora 2003
AB4 3384 som museivagn i Nora 2003. Foto Frederik Tellerup.
Klicka för förklaringar på faktabegrepp
Fakta
  • Status: Utgången
  • Typ: Sittvagn första och andra klass
  • Längd: 23500 mm
  • Hastighet: 130 km/h
  • Antal sittplatser: 12 (1 kl), 64 (2 kl)
  • Tillverkare: Kockums, AB Svenska Maskinverken, Kalmar Verkstads AB,
  • AB Svenska Järnvägsverkstäderna
  • Byggår: 1930-1943, 1948
  • Byggt/ombyggt antal: 32 (nitade), 7 (helsvetsade)
  • Ursprunglig nummerserie: 2788-2794, 3072-3075, 3086-3089, 3121, 3122, 3255, 3256, 3384-3386, 3502, 3503, 3966-3968, 4001, 4002
  • Tillhörde: SJ

Första- och andraklassvagn av 1930-talstyp

Mellan 1930 och 1941 levererade Kockums, AB Svenska Maskinverken och Kalmar Verkstad 22 nitade BCo11b-vagnar till SJ. Leveransen följdes upp med sju helsvetsade vagnar, byggda 1942-1943 och 1948 av AB Svenska Järnvägsverkstäderna och Kalmar Verkstad.

Enbart kupéer

Vagnarna hade en inredning med enbart kupéer, två i andra klass och åtta i tredje klass (efter 1956 första respektive andra klass). Tio nitade BCo7b-vagnar (sedermera AB7) byggdes på 1950-talet om till BCo11b. 1970 fick vagnarna littera AB4.

Nedklassning

1985-1986 nedklassade SJ 14 nitade AB4-vagnar till rena andraklassvagnar med littera B9F för användning i bland annat veckoslutstågen. Samtliga vagnar slopades under 1980-talet.

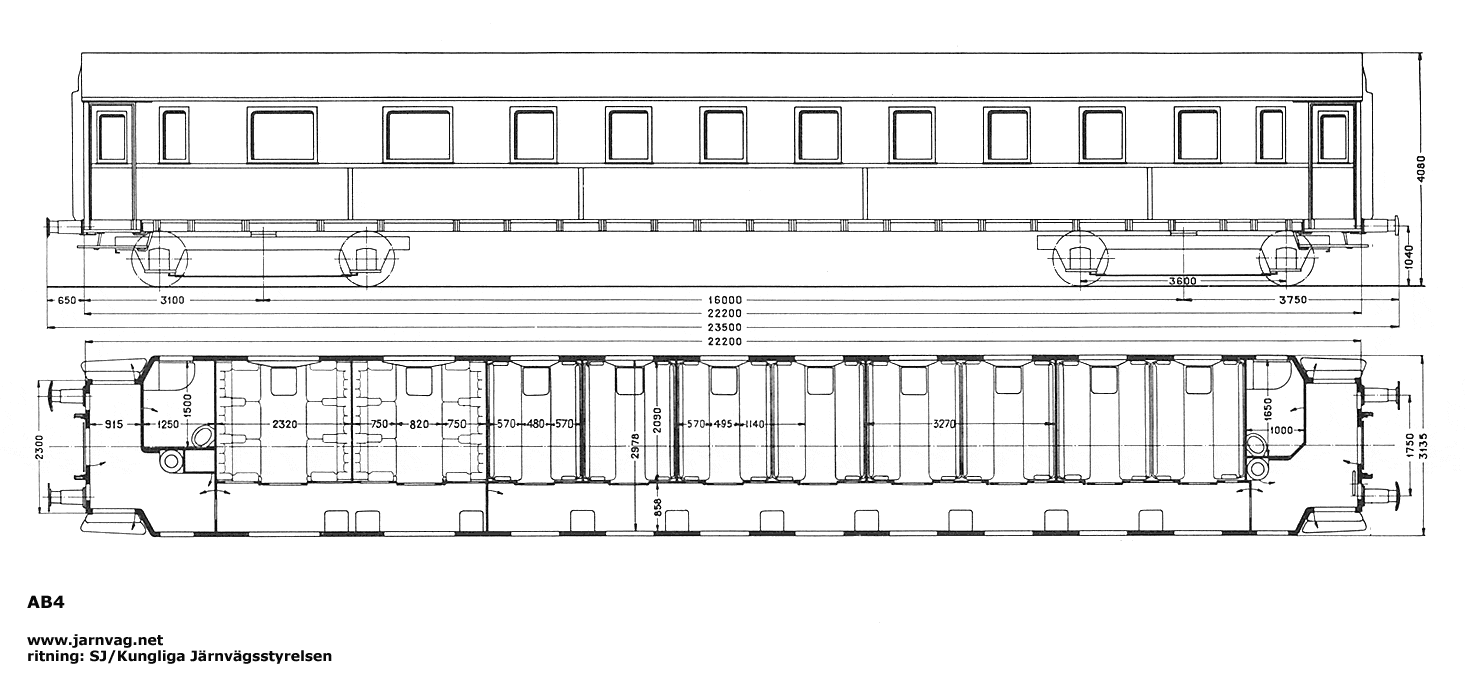

Bild: Ritning AB4 (äldre version)

Ritning AB4 (äldre version). Klicka på ritningen för större bild.

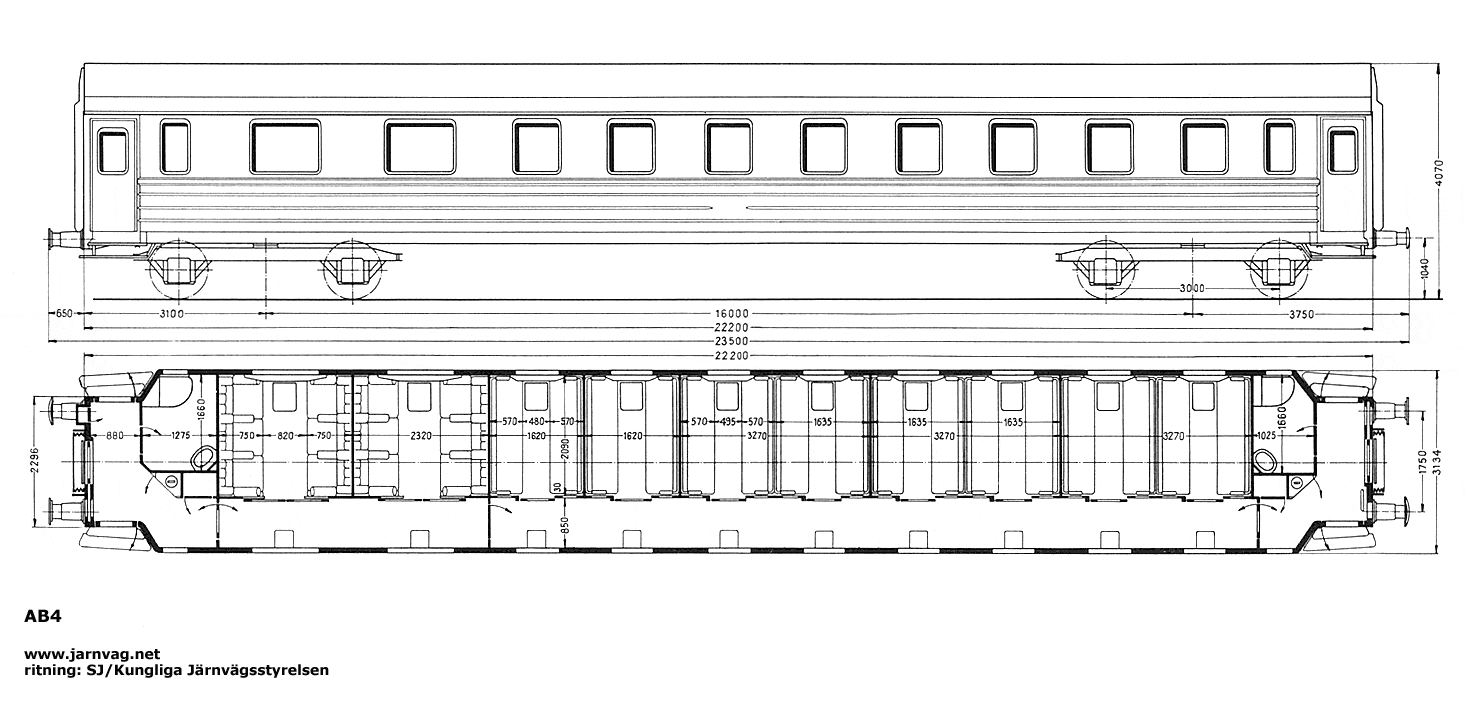

Bild: Ritning AB4 (nyare version)
Ritning AB4 (nyare version). Klicka på ritningen för större bild.
Bild: Interiörskiss AB4
Interiörskiss AB4.
Mer om vagntypen

Mer om vagntypen

Mer om vagntypen

- Ulf Diehl, Lennart Nilsson och Bengt Spade: Svenska personvagnar och motorvagnssläp 1972, SJK Förlag 1972
- Ulf Diehl och Lennart Nilsson: Svenska personvagnar 1982, SJK Förlag 1983
- Hans Helmstein, Svante Runberger: SJ personvagnar av 1930-talsmodell, Stockholms modelljärnvägsklubb 2004
- Hans Helmstein, Svante Runberger: SJ personvagnar av 1940- och 1950-talsmodeller, Stockholms modelljärnvägsklubb 2007
